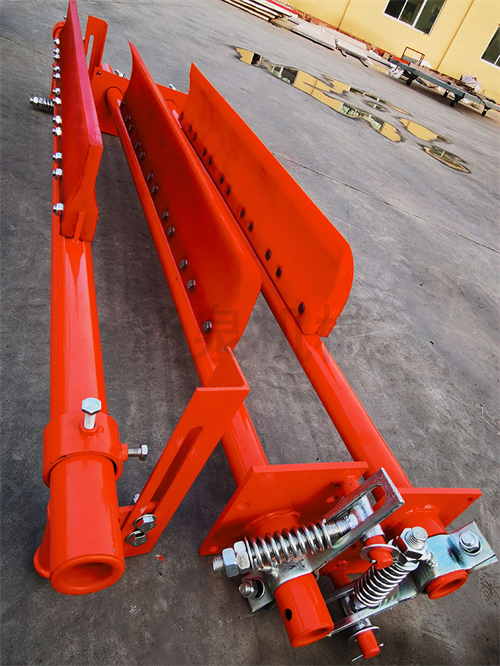

Băng tải Băng tải chất tẩy rửa hai làn đối trọng chống Arm là một loại chất tẩy rửa mới, có đặc điểm của hiệu suất ổn định, hiệu ứng làm sạch tốt, và dễ dàng tháo rời và lắp ráp.
Máy dọn dẹp băng tải bao gồm khối ròng rọc cố định, dây dây, thanh kết nối, lắp ráp cạp cao su, đối trọng, ổ trục trượt, lắp ráp máy cạo kim loại và các thành phần khác, và sau đây là phần giới thiệu ngắn gọn về từng thành phần và chức năng của nó.
1. Băng tải
Băng tải là một phần quan trọng của băng tải, chi phí của băng chuyền trong băng tải chiếm 30% ~ 50% chi phí của toàn bộ thiết bị và một số điều kiện làm việc cụ thể yêu cầu băng chuyền phải có đặc tính của khả năng chống mài mòn, chống nhiệt, chống cháy, kháng dầu và kháng ozone. Trong quá trình vận hành băng tải, tải trọng trên băng chuyền là vô cùng phức tạp, và nó phải chịu ứng suất uốn qua con lăn và con lăn ngoài ứng suất kéo dài. Hầu hết các thiệt hại đai thể hiện là hao mòn trên bề mặt và cạnh công việc, sự cố, xé rách và bong tróc gây ra bởi tác động của các vật liệu lớn, sắc nét. Trong thiết kế của chất tẩy rửa, cần phải chọn vật liệu khối làm sạch thích hợp để tránh thiệt hại cho băng chuyền càng nhiều càng tốt. Thắt lưng băng tải không được mô tả chi tiết là các bộ phận của họ.
2. Cuộn đơn giản
Nhóm con lăn là một thành phần quan trọng của băng tải đai, và theo vai trò được chơi trong băng tải, con lăn có thể được chia thành hai loại: con lăn truyền và con lăn đảo ngược. Chức năng của trống ổ đĩa là chuyển mô -men xoắn do ổ đĩa cung cấp cho băng chuyền.
Đơn giản hóa con lăn đảo ngược bao gồm hướng của băng chuyền ở cuối băng tải, hướng dẫn tăng góc gói của ròng rọc truyền và hướng dẫn của thiết bị căng. Trong thiết kế của chất tẩy rửa, nó dành cho con lăn ổ đĩa đầu của băng tải đai hạng nặng và kích thước của cuộn xác định chiều rộng của băng tải và chiều rộng của chất tẩy rửa, có vai trò hướng dẫn nhất định trong thiết kế của bộ tẩy rửa. Trống cũng không được mô tả chi tiết như một phần sạch hơn.
3. Một khối ròng rọc cố định
Nhóm ròng rọc cố định bao gồm ba ròng rọc, nhóm đầu tiên đóng vai trò đảo ngược, và ròng rọc thứ hai và thứ ba đóng vai trò điều chỉnh khoảng cách để có thể đặt đối trọng ở vị trí hợp lý.
4. Dây dây
Dây dây là một phần tử quan trọng kết nối đối trọng và thanh kết nối.
5. Một thanh kết nối
Thanh kết nối là một phần tử quan trọng kết nối dây dây, cạp cao su và cạp kim loại, đóng vai trò kết nối các phần trên và phần dưới.
6. Lắp ráp cạp cao su
Lắp ráp cạp cao su bao gồm bốn dụng cụ cạo cao su có cùng đặc điểm kỹ thuật, trục cạp cao su, ghế cạp, bu -lông cố định của ghế cạp và trục cạp, bu lông cố định của cạp cao su và ghế cạp, xương sườn cao su, và đai ốc đầu cao su. Lắp ráp cạp cao su là một thành phần quan trọng của chất tẩy rửa tổng thể.
7. Đối trọng
Lực ép của máy cạo cao su được cung cấp bởi hai bộ đối trọng, mỗi bộ bao gồm bốn miếng gang với một trọng lượng duy nhất mười kg và hai miếng gang với một trọng lượng duy nhất là năm kg.
8. Vòng bi trượt tách
Vòng bi trượt dễ dàng cài đặt dễ dàng hơn so với ổ trục, mang lại sự tiện lợi cho quá trình lắp ráp của chất tẩy rửa, và nó mang một lực lớn, và phần làm việc của nó sẽ không thường di chuyển ở một góc lớn, và thuận tiện hơn để lấp đầy chất bôi trơn.
9. Lắp ráp máy cạo kim loại
Lắp ráp máy cạo kim loại bao gồm một miếng thép chống mài mòn làm từ M13, giá đỡ cạp kim loại, trục cạp kim loại, thanh nén, lò xo nén, trục lò xo nén, bu-lông cố định cho ghế cạp và trục cạp, và vít đặt cho thanh nén.
