Xin Anengquân nhuMang con lăn làm biếngcác giải pháp được thiết kế để hỗ trợ phía chịu tải của băng tải đai đồng thời giảm độ võng của đai, lực cản khi vận hành và độ mài mòn không cần thiết. Với thiết kế tập trung vào khả năng xoay ổn định, độ kín đáng tin cậy và độ đảo hướng tâm được kiểm soát, những con lăn này có thể hỗ trợ các ứng dụng xử lý vật liệu khối có yêu cầu khắt khe và được thiết kế để có thời gian sử dụng lên tới 30.000 giờ trong điều kiện làm việc bình thường.
Con lăn chạy không tải là một trong những thành phần thiết yếu trong hệ thống băng tải vì nó liên tục hỗ trợ cả băng tải và vật liệu được vận chuyển. Các con lăn được lựa chọn phù hợp giúp duy trì hình dạng dây đai, phân bổ tải trọng, giảm ma sát và thúc đẩy việc vận chuyển ổn định. Hướng dẫn này giải thích cách hoạt động của xe chở hàng, các bộ phận chính, hệ số hiệu suất, cấu hình sẵn có, cân nhắc lựa chọn và phương pháp bảo trì. Nó cũng xem xét lý do tại sao độ chính xác của con lăn, vòng bi, độ kín, chất lượng vật liệu và điều kiện vận hành băng tải đều phải được xem xét khi chọn nhà cung cấp con lăn.
Mục lục
- Con lăn làm biếng mang theo là gì?
- Con lăn làm biếng mang theo hoạt động như thế nào?
- Các thành phần chính là gì?
- Nó mang lại lợi ích gì?
- Có những loại xe chở hàng nào?
- Bạn nên chọn con lăn phù hợp như thế nào?
- Những yếu tố kỹ thuật nào ảnh hưởng đến hiệu suất?
- Làm thế nào có thể kéo dài tuổi thọ của băng tải làm biếng?
- Câu hỏi thường gặp
- Phần kết luận
Con lăn làm biếng mang theo là gì?

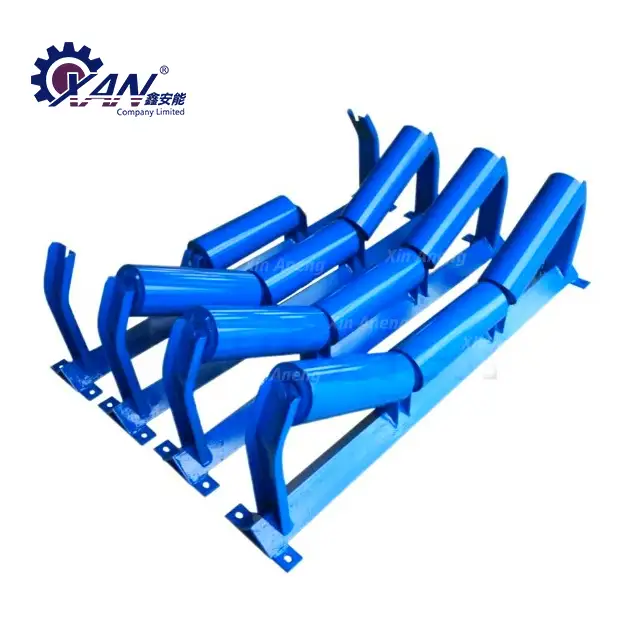

Con lăn làm biếng mang là một bộ phận băng tải quay được lắp đặt bên dưới mặt mang của băng tải đai. Công việc chính của nó là hỗ trợ dây đai và vật liệu khối đặt trên nó khi dây đai di chuyển dọc theo tuyến đường vận chuyển.
Không giống như ròng rọc truyền động băng tải, cung cấp lực dẫn động, bộ làm việc chủ yếu cung cấp hỗ trợ cơ học và tiếp xúc lăn được kiểm soát. Nhiều con lăn thường được bố trí như một bộ con lăn, cho phép dây đai duy trì hình dạng phù hợp trong khi vận chuyển vật liệu.
Tùy thuộc vào thiết kế băng tải, bộ chuyển tải có thể được cấu hình như bộ chuyển tải kiểu máng tiêu chuẩn, sắp xếp phẳng, thiết kế hướng va đập, cấu hình tự căn chỉnh hoặc giải pháp hình chữ V. Cấu hình chính xác phụ thuộc vào chiều rộng đai, đặc tính vật liệu, tốc độ băng tải, điều kiện tải và yêu cầu lắp đặt.
Do đó, đối với các nhà sản xuất và nhà tích hợp hệ thống, việc lựa chọn con lăn mang tải thích hợp không chỉ đơn giản là một quyết định mua linh kiện. Nó ảnh hưởng trực tiếp đến độ ổn định của băng tải, theo dõi dây đai, mức tiêu thụ năng lượng, tần suất bảo trì và tuổi thọ vận hành.
Con lăn làm biếng mang theo hoạt động như thế nào?
Trong quá trình vận hành, băng tải di chuyển trên một dãy con lăn quay. Khi vật liệu rời được tải lên băng tải, trọng lượng của nó được truyền qua băng tải tới bộ làm việc và sau đó đến khung băng tải.
Một hệ thống vận chuyển được thiết kế tốt sẽ thực hiện đồng thời một số chức năng:
- Hỗ trợ trọng lượng của băng tải rỗng.
- Hỗ trợ tải vật liệu được vận chuyển.
- Giúp duy trì hình dạng vành đai mong muốn.
- Giảm độ võng của đai giữa các điểm hỗ trợ.
- Hạn chế lực cản lăn trong quá trình vận chuyển.
- Giúp duy trì vận chuyển vật liệu trơn tru.
- Giảm căng thẳng không cần thiết trên băng tải.
Trong một băng tải có máng điển hình, một số con lăn được đặt ở một góc để tạo thành máng. Cấu hình này làm tăng khả năng giữ lại vật liệu rời của đai và có thể cải thiện khả năng vận chuyển mà không yêu cầu chiều rộng đai quá mức.
Các thành phần chính là gì?
Độ tin cậy của băng tải làm biếng phụ thuộc vào sự tương tác của một số bộ phận chứ không chỉ riêng vỏ con lăn. Một cụm bộ dẫn động mang điển hình có thể bao gồm một trục, vòng bi, vòng đệm, nắp đầu, ổ trục, ống lăn và chất bôi trơn thích hợp.
| Thành phần | Chức năng chính | Tại sao nó quan trọng |
|---|---|---|
| ống lăn | Cung cấp bề mặt hỗ trợ quay cho dây đai | Ảnh hưởng đến độ êm khi chạy, độ bền và sự tiếp xúc của dây đai |
| trục | Cung cấp hỗ trợ cấu trúc cho cụm quay | Phải chịu được tải trọng vận hành mà không bị biến dạng quá mức |
| mang | Cho phép con lăn quay với lực cản được kiểm soát | Ảnh hưởng trực tiếp đến chất lượng vòng quay và tuổi thọ dịch vụ |
| Niêm phong | Giúp ngăn chặn chất gây ô nhiễm xâm nhập vào khu vực ổ trục | Quan trọng đối với môi trường bụi bặm, ẩm ướt và đòi hỏi khắt khe |
| Mũ kết thúc | Hỗ trợ và bảo vệ các thành phần bên trong | Góp phần vào tính toàn vẹn của lắp ráp và hiệu suất bịt kín |
| Bôi trơn | Giảm ma sát bên trong và mài mòn | Hỗ trợ vận hành êm ái hơn và độ bền ổ trục |
Vì lý do này, việc kiểm soát chất lượng phải bao gồm nguyên liệu thô, vòng bi, vòng đệm, độ chính xác trong sản xuất, quy trình lắp ráp và kiểm tra cuối cùng thay vì chỉ tập trung vào hình thức bên ngoài của con lăn.
Nó mang lại lợi ích gì?
1. Hỗ trợ đai tốt hơn
Hỗ trợ liên tục làm giảm độ võng quá mức của băng tải và giúp duy trì bề mặt băng tải ổn định. Điều này đặc biệt quan trọng khi băng tải xử lý các vật liệu rời nặng hoặc được tải liên tục.
2. Giảm độ mòn dây đai
Việc phân bổ đều tải trọng vật liệu giúp giảm ứng suất cục bộ trên dây đai. Xoay con lăn thích hợp cũng có thể giảm thiểu ma sát không cần thiết giữa dây đai và hệ thống hỗ trợ.
3. Xử lý vật liệu mượt mà hơn
Vòng quay nhàn rỗi ổn định cho phép dây đai di chuyển ổn định dọc theo tuyến băng tải. Điều này có thể góp phần làm cho dòng nguyên liệu trôi chảy hơn và giảm bớt sự xáo trộn trong vận hành.
4. Tuổi thọ của băng tải dài hơn
Khi đai được đỡ chính xác và lực cản lăn được kiểm soát thì có thể giảm được ứng suất cơ học không cần thiết. Theo thời gian, điều này có thể góp phần kéo dài tuổi thọ dây đai và giảm chi phí thay thế.
5. Yêu cầu bảo trì thấp hơn
Vòng bi đáng tin cậy, bịt kín hiệu quả, sản xuất chính xác và vật liệu phù hợp có thể làm giảm tần suất thay thế con lăn chạy không tải sớm và thời gian ngừng hoạt động ngoài dự kiến của băng tải.
Có những loại xe chở hàng nào?
Không có cấu hình chạy không tải duy nhất phù hợp cho mọi băng tải. Bố trí băng tải khác nhau và điều kiện xử lý vật liệu khác nhau đòi hỏi sự sắp xếp hỗ trợ khác nhau.
- Máy làm biếng máng tiêu chuẩn:Thường được sử dụng ở phía chịu tải của băng tải đai vật liệu rời để tạo thành biên dạng máng.
- Người làm biếng phẳng:Thích hợp cho các ứng dụng yêu cầu biên dạng đai phẳng.
- Người làm biếng tác động:Được thiết kế cho các khu vực nơi vật liệu rơi vào dây đai và cần có khả năng hấp thụ va đập bổ sung.
- Idlers tự sắp xếp:Được sử dụng để giúp kiểm soát việc theo dõi dây đai và giảm tình trạng dây đai bị lệch.
- Người làm biếng hình chữ V:Được sử dụng cho các cấu hình băng tải cụ thể trong đó ưu tiên sắp xếp hỗ trợ hình chữ V.
Khi thiết kế hoặc nâng cấp hệ thống băng tải, loại con lăn nên được chọn cùng với dây đai, ròng rọc, giá đỡ, điểm tải và cấu trúc tổng thể của băng tải thay vì coi như một bộ phận biệt lập.
Bạn nên chọn con lăn phù hợp như thế nào?
Việc chọn đúng con lăn đòi hỏi nhiều thứ hơn là việc khớp số bộ phận trong danh mục. Các kỹ sư và nhóm mua hàng nên đánh giá môi trường vận hành hoàn chỉnh.
- Xác định chiều rộng đai:Dây đai rộng hơn thường yêu cầu hệ thống hỗ trợ lớn hơn và được cấu hình phù hợp hơn.
- Kiểm tra tốc độ đai:Tốc độ cao hơn đặt ra yêu cầu lớn hơn về độ ổn định quay, độ cân bằng, vòng bi và độ kín.
- Đánh giá khả năng truyền tải:Việc bố trí con lăn phải chịu được cả trọng lượng của đai và tải trọng vật liệu tối đa.
- Xem xét đặc tính vật liệu:Các vật liệu mài mòn, bụi, ướt, dính hoặc ăn mòn có thể yêu cầu lựa chọn vật liệu và bịt kín cụ thể.
- Xem lại điều kiện lắp đặt:Nhiệt độ, độ ẩm, tiếp xúc với bụi, lắp đặt ngoài trời và điều kiện vệ sinh có thể ảnh hưởng đến việc lựa chọn con lăn.
- Xác nhận tính tương thích về chiều:Kích thước trục, đường kính con lăn, cấu hình khung và kích thước lắp đặt phải phù hợp với băng tải.
Ví dụ: dữ liệu về hiệu suất của xe lăn được công bố có thể bao gồm chiều rộng băng tải từ khoảng 500 mm đến 2.400 mm, với khả năng vận chuyển thay đổi tùy theo chiều rộng băng tải và tốc độ băng tải. Điều này chứng tỏ tại sao các thông số vận hành cần được xác nhận trước khi hoàn thiện thông số kỹ thuật.
Những yếu tố kỹ thuật nào ảnh hưởng đến hiệu suất?
Độ chính xác là một trong những cân nhắc quan trọng nhất khi đánh giá một con lăn băng tải công nghiệp. Dòng đảo hướng tâm quá mức có thể làm tăng độ rung và lực cản, trong khi hiệu suất ổ trục hoặc bịt kín kém có thể rút ngắn tuổi thọ sử dụng.
| Yếu tố hiệu suất | Hiệu ứng tiềm năng | Trọng tâm được đề xuất |
|---|---|---|
| Chạy xuyên tâm | Có thể ảnh hưởng đến độ rung và độ ổn định khi chạy dây đai | Duy trì độ chính xác sản xuất thích hợp |
| Chất lượng vòng bi | Ảnh hưởng đến khả năng chống quay và độ bền | Sử dụng vòng bi phù hợp với điều kiện vận hành |
| Hiệu suất niêm phong | Giúp bảo vệ các bộ phận bên trong khỏi bị nhiễm bẩn | Làm kín phù hợp với bụi, độ ẩm và tiếp xúc với môi trường |
| Bề mặt con lăn | Ảnh hưởng đến sự tiếp xúc của đai và khả năng chống chạy | Giữ cho bề mặt mịn màng và hoàn thiện đúng cách |
| Sức mạnh trục | Xác định khả năng chống lại tải trọng trục và hoạt động | Chọn kích thước theo tải trọng thực tế |
| Bôi trơn | Ảnh hưởng đến ma sát ổ trục và mài mòn | Sử dụng mỡ bôi trơn phù hợp và bảo vệ bên trong hiệu quả |
Theo thông tin kỹ thuật có được, con lăn của Xin Aneng sử dụng vòng bi chuyên dụng, mỡ gốc lithium và bịt kín bên trong và bên ngoài. Sản phẩm được chỉ định có tuổi thọ lên tới 30.000 giờ trong điều kiện làm việc bình thường, mặc dù tuổi thọ sử dụng thực tế sẽ phụ thuộc vào tải trọng, tốc độ, môi trường, bảo trì, lắp đặt và các yếu tố vận hành khác.
Làm thế nào có thể kéo dài tuổi thọ của băng tải làm biếng?
Ngay cả một máy chạy không tải được sản xuất tốt cũng cần được lắp đặt và bảo trì thích hợp. Một chương trình bảo trì phòng ngừa có thể giúp xác định các vấn đề trước khi chúng phát triển thành hỏng dây đai hoặc băng tải.
- Kiểm tra con lăn thường xuyên để phát hiện tiếng ồn hoặc độ rung bất thường.
- Kiểm tra các dấu hiệu bị kẹt hoặc xoay có điện trở cao.
- Kiểm tra các vòng đệm xem có hư hỏng hoặc nhiễm bẩn rõ ràng không.
- Theo dõi việc theo dõi dây đai và điều tra độ lệch liên tục của dây đai.
- Loại bỏ vật liệu tích tụ xung quanh cụm con lăn.
- Kiểm tra khung và trục lắp xem có bị lỏng hoặc biến dạng không.
- Thay thế các con lăn bị hư hỏng kịp thời để tránh hư hỏng dây đai thứ cấp.
- Lưu giữ hồ sơ bảo trì để xác định các kiểu lỗi định kỳ.
Kiểm tra định kỳ đặc biệt quan trọng trong khai thác mỏ, tổng hợp, cảng, sản xuất điện, xi măng, luyện kim và các môi trường xử lý vật liệu rời khác, nơi băng tải có thể hoạt động trong thời gian dài dưới tải trọng đáng kể.
Câu hỏi thường gặp
Mục đích chính của con lăn chở hàng là gì?
Mục đích chính là hỗ trợ phía chịu tải của băng tải và vật liệu được vận chuyển. Nó giúp duy trì hình dạng dây đai, giảm độ võng, kiểm soát lực cản lăn và thúc đẩy việc xử lý vật liệu ổn định.
Sự khác biệt giữa một người làm biếng mang theo và một người làm biếng quay trở lại là gì?
Một bộ chuyển tải hỗ trợ phía mang tải của băng tải, trong khi một bộ chuyển tải quay lại hỗ trợ phía quay lại trống khi dây đai di chuyển trở lại khu vực tải băng tải.
Máy làm việc mang tải khác với máy làm việc tác động như thế nào?
Xe chở hàng tiêu chuẩn chủ yếu hỗ trợ dây đai và vật liệu trong quá trình vận chuyển. Bộ giảm chấn tác động thường được đặt tại các khu vực tải nơi vật liệu rơi xuống tạo ra lực tác động cao hơn và cần có lớp bảo vệ đai bổ sung.
Một con lăn mang theo có thể kéo dài bao lâu?
Tuổi thọ sử dụng phụ thuộc vào tải trọng, tốc độ, vật liệu, môi trường, lắp đặt, bảo trì, chất lượng ổ trục và độ kín. Xin Aneng chỉ định lên tới 30.000 giờ trong điều kiện làm việc bình thường, nhưng hiệu suất thực tế cần được đánh giá theo ứng dụng cụ thể.
Người mua nên cung cấp thông tin gì khi đặt hàng?
Người mua thường phải cung cấp chiều rộng băng tải, tốc độ băng tải, khả năng vận chuyển, đặc tính vật liệu, cách bố trí băng tải, đường kính con lăn, kích thước trục, môi trường lắp đặt và bất kỳ yêu cầu kỹ thuật hoặc kích thước hiện hành nào. Việc cung cấp thông tin đầy đủ giúp nhà sản xuất đề xuất cấu hình phù hợp.
Phần kết luận
Con lăn chạy không tải có thể là một bộ phận tương đối nhỏ trong một hệ thống băng tải hoàn chỉnh, nhưng ảnh hưởng của nó đến việc hỗ trợ dây đai, độ ổn định xử lý vật liệu, độ mài mòn, bảo trì và hiệu quả vận hành tổng thể là rất đáng kể. Sự kết hợp phù hợp giữa cấu trúc con lăn, vòng bi, vòng đệm, bôi trơn, độ chính xác về kích thước và thiết kế dành riêng cho ứng dụng có thể giúp người vận hành băng tải đạt được hiệu suất lâu dài đáng tin cậy hơn.
Đối với các dự án yêu cầu các bộ phận băng tải đáng tin cậy, giải pháp Con lăn vận chuyển không tải của Xin Aneng cung cấp tùy chọn cho các ứng dụng vận chuyển vật liệu rời có yêu cầu khắt khe. Nếu bạn đang chọn con lăn cho băng tải mới, thay thế các con lăn hiện có hoặc phát triển một hệ thống vận chuyển tùy chỉnh,liên hệ với chúng tôivới chiều rộng dây đai, tốc độ, công suất và điều kiện vận hành để thảo luận về giải pháp phù hợp cho dự án của bạn.
